EL CIRCUITO INTEGRADO 555 Y USO DEL PROTOBOARD



Es un circuito integrado bastante popular, clasificado como de aplicación específica. Su mayor aplicación es como temporizador, generador de señales, modulación ...
El primer modelo apareció en 1971, fabricado por Signetics Corporation como SE555/NE555 con tecnología TTL, posteriormente Motorola lo fabricó con tecnología CMOS con la denominación MC1455. Al ser un componente que se hizo indispensable en muchos circuitos otros fabricantes decidieron construirlo. Observa en la tabla siguiente los fabricantes actuales de este circuito y la denominación característica de cada uno.

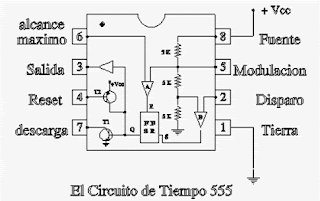

DESCRIPCION DEL PATILLAJE DEL CIRCUITO INTEGRADO 555

La descripción de los pines de un 555 se refiere al de encapsulado DIP-8, el más común, aunque igualmente dicha disposición, también es válida para los SOIC-8.

PATILLA 1.- Masa(GND). En ella se conecta el polo positivo de la fuente de alimentación.

PATILLA 2.- Entrada de disparo (Trigger). Es la entrada del circuito. Por ella se introducen las señales para excitarlo.

PATILLA 3.- Salida (Output). Cuando está activada proporciona una tensión aproximadamente igual a la de alimentación.

PATILLA 4.- Reset. Permite la interrupción del ciclo de trabajo. Cuando no se usa se conecta al positivo de la alimentación.

PATILLA 5.- Tensión de Control (Control Voltage). Esta tensión debe ser 1/3 de la de alimentación. Cuando no se usa, se debe conectar un condensador de 10nF entre este y tierra.

PATILLA 6.- Umbral (Threshold). Esta tensión debe ser 2/3 de la de alimentación. Permite finalizar el ciclo de trabajo.

PATILLA 7.- Descarga (Discharge). En este pin se conecta el condensador exterior que fija la duración de la temporización.

PATILLA 8.- Alimentación (V+ o Vcc). Conexión de la alimentación de 4,5 a 16v, respecto de masa.


video


QUE ES EL PROTOBOARD

El protoboard está dividido en dos áreas principales que son los buses y las pistas.
Los buses tienen conexión y por ende conducen a todo lo largo (aunque algunos fabricantes dividen ese largo en dos partes).
Las líneas rojas y azules te indican como conducen los buses. No existe conexión física entre ellos es decir, no hay conducción entre las líneas rojas y azules.
En los buses se acostumbra a conectar la
fuente de poder que usan los circuitos o las señales que quieres inyectarle a ellos desde un equipo externo.
Por su parte, las pistas (en morado) te proveen puntos de contacto para los pines o terminales de los componentes que colocas en el protoboard siguiendo el esquemático de tu circuito, y conducen como están dibujadas. Son iguales en todo el protoboard. Las líneas moradas no tienen conexión física entre ellas.




Estos funcionan como minibuses y se usan para interconectar los puntos comunes de los circuitos que montas. Cuando no te alcanzan los huecos disponibles, puedes llevar un cable desde la pista de interés a otra que esté libre y continuar allí con tus conexiones.
Supongamos que queremos montar un
circuito sencillo en el protoboard. Hay muchas formas de hacerlo y éstas son prácticamente infinitas. La forma en que interconectas depende de que tan ordenado y visionario seas, otros se dedican a cortar los cable y a doblarlos de manera que el trabajo terminado parece una obra de arte.
Te habrás dado cuenta que en el medio de las pistas, existe un canal más ancho. Esto se hace para que los chips o integrados puedan calzar adecuadamente en las Como las dimensiones de los encapsulados están normalizados, cualquier chip que coloques podrás ajustarlo.
Las líneas moradas están allí para que veas como las pistas ponen a tu disposición las conexiones a los pines del integrado.
Los integrados siempre se colocan de esta forma de derecha a izquierda o de izquierda a derecha, como mejor te parezca pero nunca de arriba hacia abajo.


video
